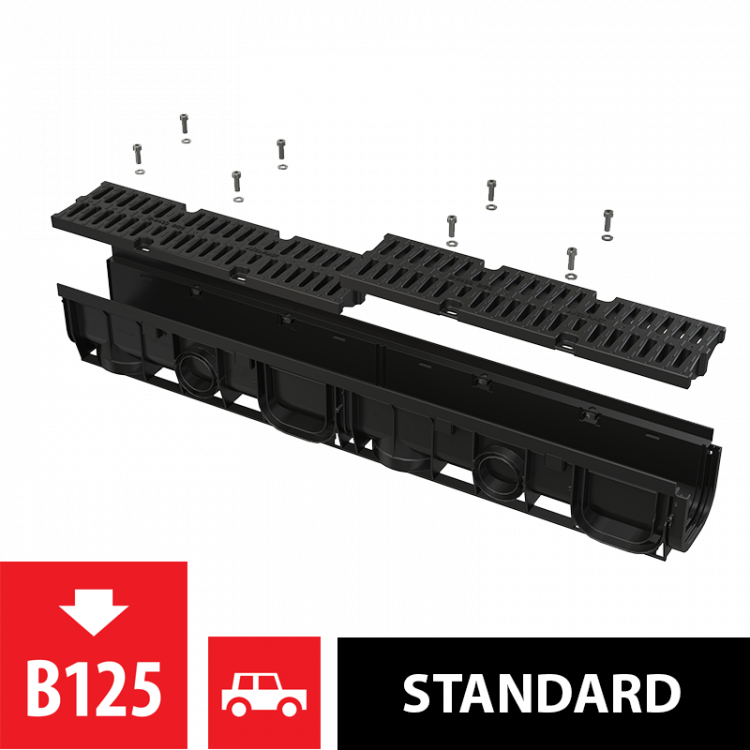

Дренажный канал 100 мм с пластиковой рамой и решеткой из композитного материала B125 Alcadrain AVZ104-R402

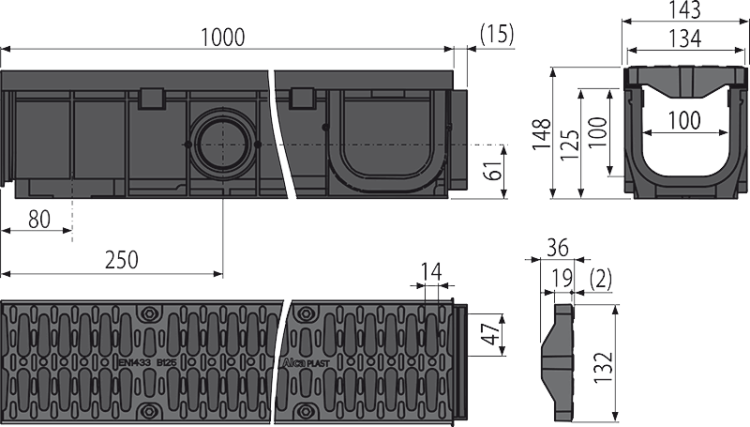

Класс нагрузки B125:12500 kg Профиль профиль желоба:95,3 cm² Впускное сечение композитной решетки:364,1 cm² Общая высота монтажа:148 mm Сточная труба:110 mm

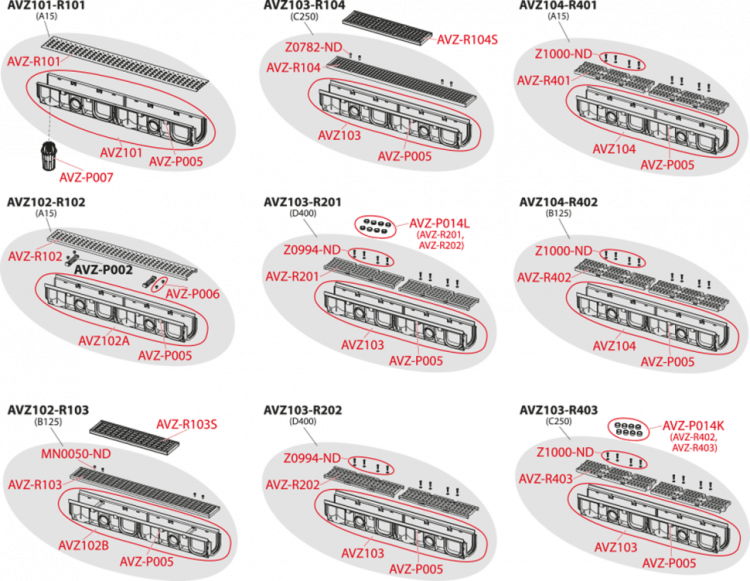

• Модульная система – возможность соединения каналов в формах «I», «L», «T» или «X»
• Механизм замков позволяет легко соединять каналы между собой без дополнительных элементов
• Простое разделение канала на две части одинаковой длины
• Проработанный и надежный механизм замков для простого соединения каналов между собой
• Отверстия для установки железной арматуры
• Композитная решетка – фиксируется в корпусе канала с помощью восьми болтов из нержавеющей стали, ширина сливных щелей – 14 мм
• Возможность подключения притока воды в канал сразу в четырех местах – Ø50 мм
• Прямое подключение к канализационному стоку Ø110 мм
• Заглушки для краев канала можно также использовать для подключения притока воды – Ø75 мм
• Прочная самонесущая конструкция
• Возможность использования гидрозатвора с решеткой для улавливания грубых нечистот
• Многочисленные ребра жесткости для лучшего сцепления с фундаментом
• Легкий доступ к желобу – простая очистка
• Материал с УФ-стабилизатором против старения, выцветания и деградации пластика
• Материал: полипропилен обогащенный тальком, устойчив к механическим, химическим и термическим повреждениям

Количество (упаковка):1 шт Количество (поддон):60 шт Размеры (шт.):148×1015×143 MM Вес (шт.):3,6808 кг Вес (упаковка):3,7312 кг Вес (поддон):243,872 кг

• Корпус желоба с пластиковой рамой
• Композитная решетка – 2×0,5 м – класс нагрузки B125
• Болты для крепления решетки в канале – 8 шт.

AVZ104-R402 - CAD чертеж.dwg|http://cl03713.tmweb.ru/data/files/AVZ104-R402-koty.dwg AVZ104-R402 - CAD чертеж.dxf|http://cl03713.tmweb.ru/data/files/AVZ104-R402-koty.dxf AVZ104-R402 - Инструкция по монтажу.pdf|http://cl03713.tmweb.ru/data/files/manual_AVZ104-R402_B125.pdf
