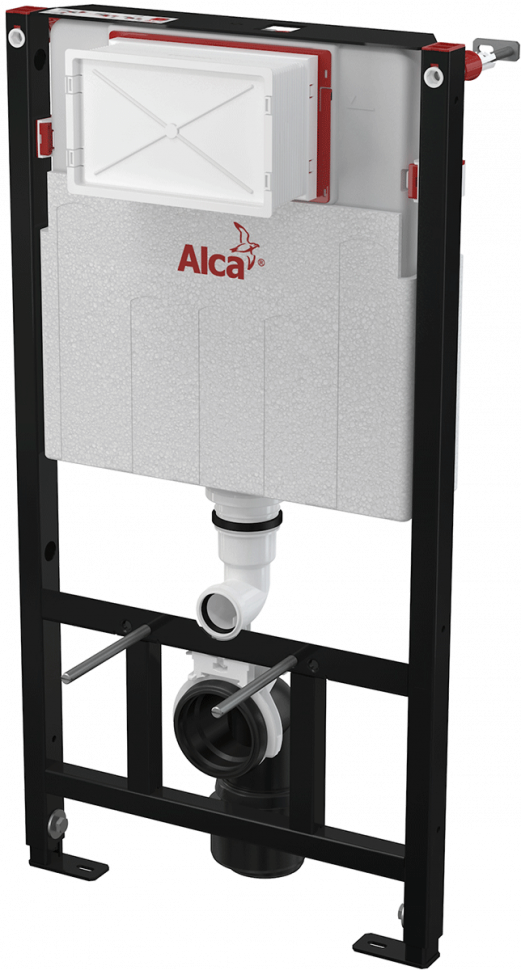

Скрытая система инсталляции для сухой установки (для гипсокартона) Alcadrain AM101/1000 Sádromodul

Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий:G1/2 " Рабочий диапазон давления воды:0,05 – 1,6 MPa Рекомендуемый диапазон давления воды:0,3 – 0,5 MPa Большой смыв:6 – 9 l Малый смыв:2,5 – 3,5 l Стандартные настройки большого смыва:6 l Стандартные настройки малого смыва:3 l Гигиенический резерв:3 l Объем воды в бачке:9 l Несущая способность:400 kg

• Содержит дозатор таблеток для унитаза
• Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей, или к несущей стене
• Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
• Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Возможность установки кронштейна с переходом DG 1/2" для подключения сиденья-биде или бидетты
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Подходит для установки пневматического или сенсорного смыва
• Совместима со всеми кнопками управления Alcaplast
• Возможность сервиса без использования инструментов
• Подвод воды сзади/сверху посередине
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм
• Монтажная глубина 125 мм
• Материал несущей конструкции: металл, обработанный порошковой краской

Количество (упаковка):1 шт Количество (поддон):15 шт Размеры (шт.):1130×145×520 MM Размеры (упаковка):1130×520×145 MM Вес (шт.):13,3652 кг Вес (упаковка):13,3652 кг Вес (поддон):220,478 кг

• Бачок с впускным и выпускным механизмом
• Самонесущая рама
• Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
• Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Колено стока HT 90/90 полиэтилен, PE-HD
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается

AM101/1000 Sádromodul - CAD чертеж.dwg|http://cl03713.tmweb.ru/data/files/AM101-1000-koty.dwg AM101/1000 Sádromodul - CAD чертеж.dxf|http://cl03713.tmweb.ru/data/files/AM101-1000-koty.dxf AM101/1000 Sádromodul - Инструкция по монтажу.pdf|http://cl03713.tmweb.ru/data/files/NA0147_Navod-AM101-2020-logo-davkovac-tablet.pdf AM101/1000 Sádromodul - Сертификат.pdf|http://cl03713.tmweb.ru/data/files/ru_CE_190640.pdf
