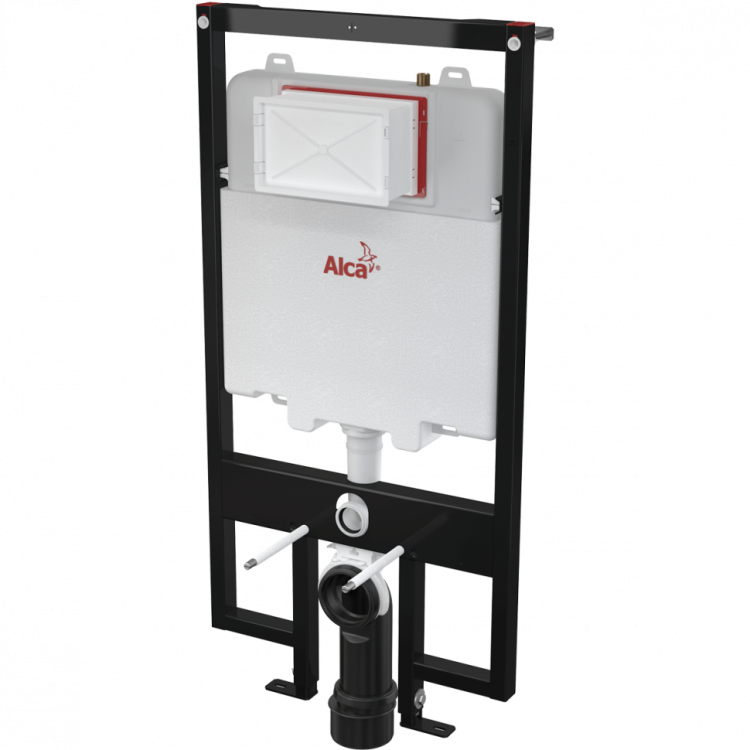

Скрытая система инсталляции для сухой установки (для гипсокартона) Alcadrain AM1101/1200 Sádromodul Slim

Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий:G1/2 " Рабочий диапазон давления воды:0,05 – 1,6 MPa Рекомендуемый диапазон давления воды:0,3 – 0,5 MPa Стандартные настройки большого смыва:6 l Стандартные настройки малого смыва:3 l Гигиенический резерв:3 l Объем воды в бачке:9 l Несущая способность:400 kg

• Обозначение центрирования и нивеляции
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей, или к несущей стене
• Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
• Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Совместима со всеми кнопками управления Alcaplast
• Возможность сервиса без использования инструментов
• Подвод воды сзади/сверху посередине
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм
• Монтажная глубина 84 мм
• Выдвижные ножки с регулировкой в диапазоне 0–100 мм
• Материал несущей конструкции: металл, обработанный порошковой краской

Количество (упаковка):1 шт Количество (поддон):15 шт Размеры (шт.):1210×140×590 MM Размеры (упаковка):1210×590×140 MM Вес (шт.):16,4478 кг Вес (упаковка):16,4478 кг Вес (поддон):266,7170 кг

• Бачок с впускным и выпускным механизмом
• Самонесущая рама
• Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
• Монтажный комплект: винт Ø8×60 – 8 шт., дюбель Ø12 – 8 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Стоковое колено SLIM Ø90/110
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается

AM1101/1200 Sádromodul Slim - CAD чертеж.dwg|http://cl03713.tmweb.ru/data/files/AM1101-1200_NEW-2020_koty.dwg AM1101/1200 Sádromodul Slim - CAD чертеж.dxf|http://cl03713.tmweb.ru/data/files/AM1101-1200_NEW-2020_koty.dxf AM1101/1200 Sádromodul Slim - Инструкция по монтажу.pdf|http://cl03713.tmweb.ru/data/files/NA0196_Navod-AM1101-AM1101-DN100-logo.pdf AM1101/1200 Sádromodul Slim - Сертификат.pdf|http://cl03713.tmweb.ru/data/files/ru_CE_190640.pdf
