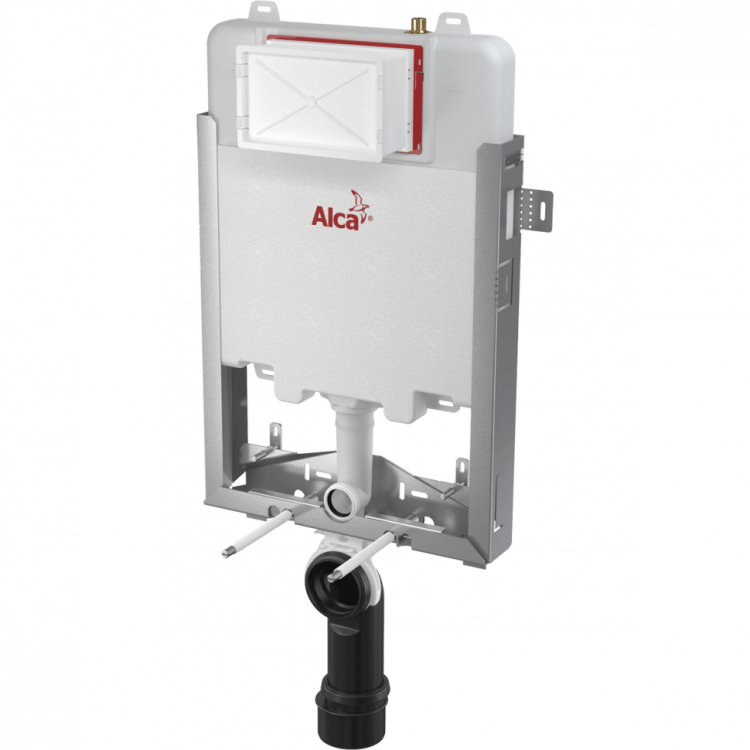

Скрытая система инсталляции для замуровывания в стену Alcadrain AM1115/1000 Renovmodul Slim

Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий:G1/2 " Рабочий диапазон давления воды:0,05 – 1,6 MPa Рекомендуемый диапазон давления воды:0,3 – 0,5 MPa Стандартные настройки большого смыва:6 l Стандартные настройки малого смыва:3 l Гигиенический резерв:3 l Объем воды в бачке:9 l Несущая способность:400 kg

• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Техническое решение позволяет произвести монтаж на неровную поверхность без необходимости выравнивания задней стены в диапазоне до 50 мм
• Оцинкованная несущая конструкция с четырьмя откидными кронштейнами для легкого монтажа
• Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Совместима со всеми кнопками управления Alcaplast
• Возможность сервиса без использования инструментов
• Подвод воды сзади/сверху посередине
• Съемный элемент полистирольной изоляции для легкого доступа во время установки
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная высота 1070 мм
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм
• Монтажная глубина 86 мм, со стоковым коленом 125 мм
• Материал несущей конструкции: оцинкованный металл

Количество (упаковка):1 шт Количество (поддон):20 шт Размеры (шт.):1086×528×145 MM Размеры (упаковка):1080×522×140 MM Вес (шт.):9,8337 кг Вес (упаковка):9,8337 кг Вес (поддон):216,674 кг

• Бачок с впускным и выпускным механизмом
• Оцинкованная консоль несущей конструкции
• Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
• Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Стоковое колено из полипропилена HT90/110
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается

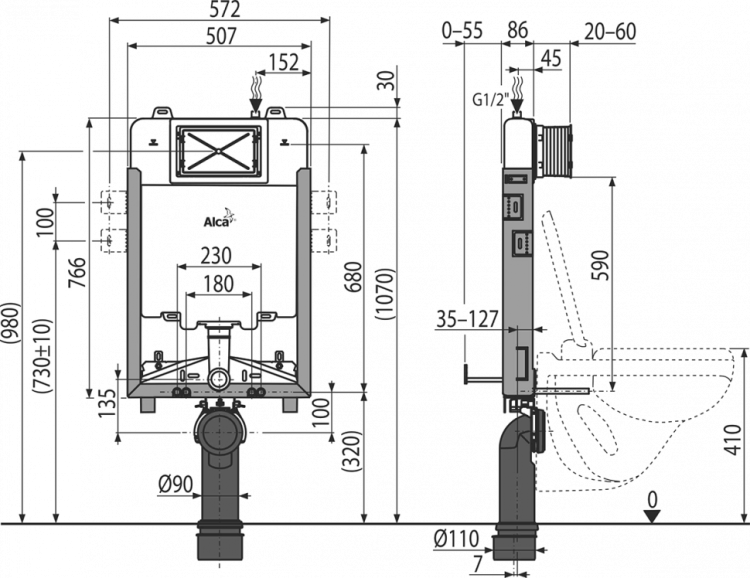

AM1115/1000 Renovmodul Slim - CAD чертеж.dwg|http://cl03713.tmweb.ru/data/files/AM1115-1000_nove-koleno_koty.dwg AM1115/1000 Renovmodul Slim - CAD чертеж.dxf|http://cl03713.tmweb.ru/data/files/AM1115-1000_nove-koleno_koty.dxf AM1115/1000 Renovmodul Slim - Инструкция по монтажу.pdf|http://cl03713.tmweb.ru/data/files/NA0195_Navod-AM1115-AM1115-DN100-logo.pdf AM1115/1000 Renovmodul Slim - Сертификат.pdf|http://cl03713.tmweb.ru/data/files/ru_CE_190640.pdf
