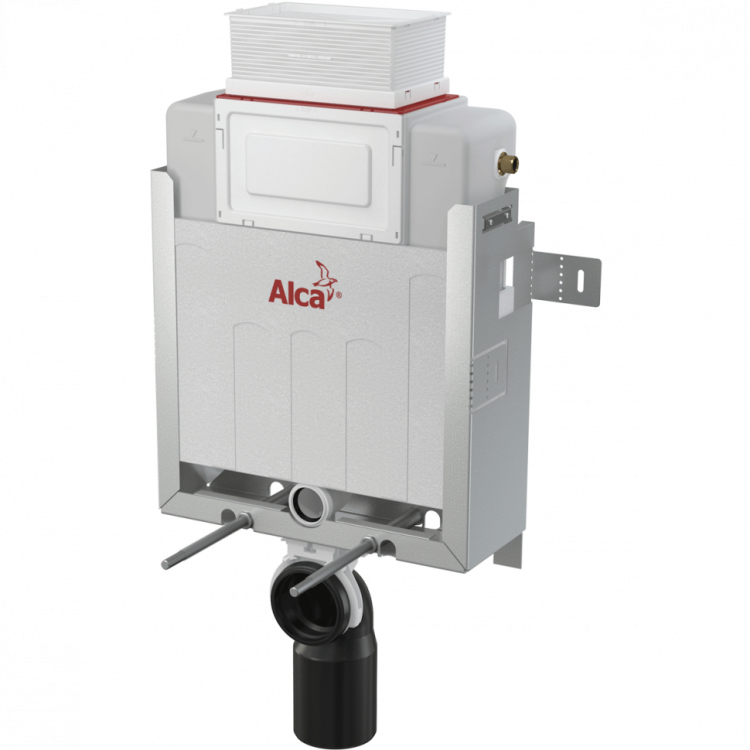

Скрытая система инсталляции для замуровывания в стену, управление сверху или спереди Alcadrain AM119/850 Renovmodul

Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий:G1/2 " Рабочий диапазон давления воды:0,05 – 1,6 MPa Рекомендуемый диапазон давления воды:0,3 – 0,5 MPa Большой смыв:6 – 9 l Малый смыв:2,5 – 3,5 l Стандартные настройки большого смыва:6 l Стандартные настройки малого смыва:3 l Гигиенический резерв:3 l Объем воды в бачке:9 l Несущая способность:400 kg

• Содержит дозатор таблеток для унитаза
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Техническое решение позволяет произвести монтаж на неровную поверхность без необходимости выравнивания задней стены в диапазоне до 50 мм
• Оцинкованная несущая конструкция с четырьмя откидными кронштейнами для легкого монтажа
• Конструкция полистирольной изоляции упрощает процесс замуровывания в стену, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Съемный элемент полистирольной изоляции для легкого доступа во время установки
• Возможность установки кронштейна с переходом DG 1/2" для подключения сиденья-биде или бидетты
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Подвод воды сзади/сверху посередине
• Возможность сервиса без использования инструментов
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная высота 862 мм
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм
• Материал несущей консоли: оцинкованная сталь

Количество (упаковка):1 шт Количество (поддон):16 шт Размеры (шт.):1040×465×180 MM Размеры (упаковка):1200×800×460 MM Вес (шт.):9,0889 кг Вес (упаковка):9,0889 кг Вес (поддон):168,9680 кг

• Бачок с впускным и выпускным механизмом
• Оцинкованная консоль несущей конструкции
• Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
• Монтажный комплект: винт Ø8x60 – 4 шт., дюбель Ø12 – 4 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Стоковое колено из полиэтилена Ø90/110, PE-HD
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается

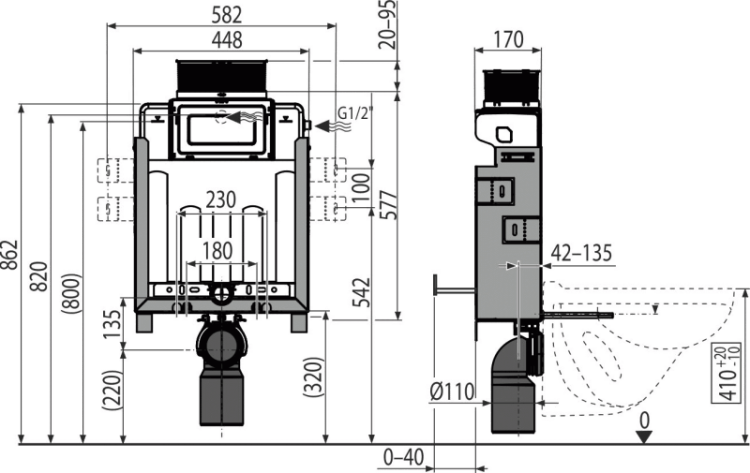

AM119/850 Renovmodul - CAD чертеж.dwg|http://cl03713.tmweb.ru/data/files/AM119-850-koty.dwg AM119/850 Renovmodul - CAD чертеж.dxf|http://cl03713.tmweb.ru/data/files/AM119-850-koty.dxf AM119/850 Renovmodul - Инструкция по монтажу.pdf|http://cl03713.tmweb.ru/data/files/MN0697_Navod-AM119-logo.pdf AM119/850 Renovmodul - Сертификат.pdf|http://cl03713.tmweb.ru/data/files/ru_CE_190689.pdf
