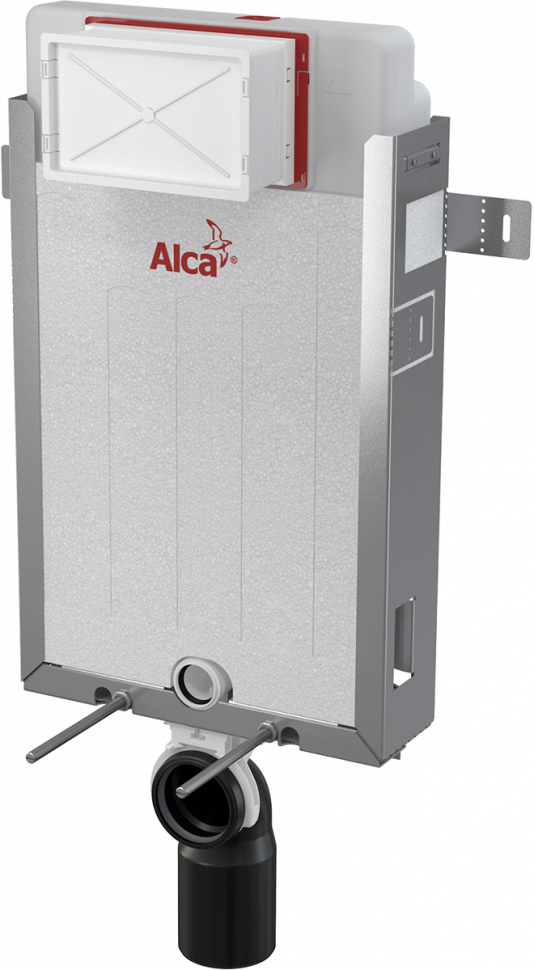

Скрытая система инсталляции ECOLOGY для замуровывания в стену Alcadrain AM115/1000E Renovmodul

Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий:G1/2 " Рабочий диапазон давления воды:0,05 – 1,6 MPa Рекомендуемый диапазон давления воды:0,3 – 0,5 MPa Большой смыв:3,5 – 6 l Малый смыв:2 – 4 l Стандартные настройки большого смыва:4 l Стандартные настройки малого смыва:2 l Гигиенический резерв:2 l Объем воды в бачке:6 l Несущая способность:400 kg

• Содержит дозатор таблеток для унитаза
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Техническое решение позволяет произвести монтаж на неровную поверхность без необходимости выравнивания задней стены в диапазоне до 50 мм
• Оцинкованная несущая конструкция с четырьмя откидными кронштейнами для легкого монтажа
• Конструкция полистирольной изоляции упрощает процесс замуровывания в стену, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Съемный элемент полистирольной изоляции для легкого доступа во время установки
• Возможность установки кронштейна с переходом DG 1/2" для подключения сиденья-биде или бидетты
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Экономичный смыв – 2 л малый смыв, 4 л большой смыв
• Подходит для установки пневматического или сенсорного смыва
• Совместима со всеми кнопками управления Alcaplast
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Подвод воды сзади/сверху посередине
• Возможность сервиса без использования инструментов
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная высота 1062 мм
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм
• Монтажная глубина 125 мм
• Материал несущей конструкции: оцинкованный металл

Количество (упаковка):1 шт Количество (поддон):20 шт Размеры (шт.):1045×140×475 MM Размеры (упаковка):1045×475×140 MM Вес (шт.):9,8327 кг Вес (упаковка):9,8327 кг Вес (поддон):216,654 кг

• Бачок с впускным и выпускным механизмом
• Оцинкованная консоль несущей конструкции
• Резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
• Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Стоковое колено из полиэтилена Ø90/110, PE-HD
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается

AM115/1000E Renovmodul - CAD чертеж.dwg|http://cl03713.tmweb.ru/data/files/AM115-1000E-koty.dwg AM115/1000E Renovmodul - CAD чертеж.dxf|http://cl03713.tmweb.ru/data/files/AM115-1000E-koty.dxf AM115/1000E Renovmodul - Инструкция по монтажу.pdf|http://cl03713.tmweb.ru/data/files/MN0133_Navod-AM115_logo.pdf AM115/1000E Renovmodul - Сертификат.pdf|http://cl03713.tmweb.ru/data/files/ru_CE_210070.pdf
